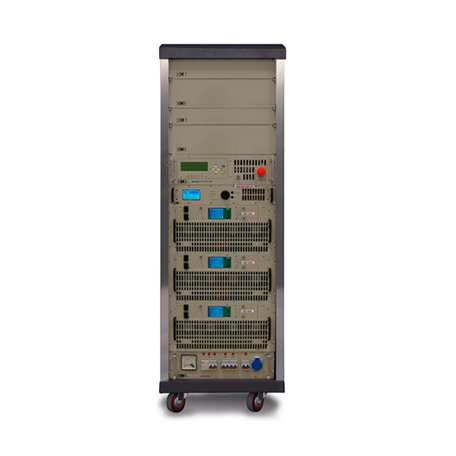

El transmisor de FM de 10KW EM 10000 HE DIG PLUS es el resultado del centro OMB de desarrollo para conseguir transmisores de alta eficiencia. Está compuesto por el amplificador FMA 10000 HE con una eficiencia >73% y el transmisor EM 100 DIG PLUS. El amplificador de 10KW de alta eficiencia consiste en tres etapas amplificadoras de 3-3.5KW (FMA 3000 HE) y tiene un consumo aproximado de 14.2kVA, de modo que en un corto periodo de tiempo se amortiza el equipo gracias a su bajo consumo. También está disponible la versión con doble excitador.
Especificación
GENERACION DE PORTADORA DE AUDIO |
Base de síntesis NCO |
CLASE DE EMISION |
Monofónica: 180KF8E Estereofónica: 256KF8E |
MODULACION DE FM |
Digital (DDS) |
MODOS DE MODULACION |
Mono, Estéreo, MPX, RDS, SCA |
CODIFICADOR ESTEREO |
Integrado |
RESOLUCION PROCESADOR DIGITAL |
Procesado en tiempo real digital 32-bit |
GENERADOR RDS |
Integrado, dinámico |
MONITORIZACION DE SEÑALES DE SALIDA |
Completa y digital |
El transmisor de FM de 10KW EM 10000 HE DIG PLUS es el resultado del centro OMB de desarrollo para conseguir transmisores de alta eficiencia. Está compuesto por el amplificador FMA 10000 HE con una eficiencia >73% y el transmisor EM 100 DIG PLUS. El amplificador de 10KW de alta eficiencia consiste en tres etapas amplificadoras de 3-3.5KW (FMA 3000 HE) y tiene un consumo aproximado de 14.2kVA, de modo que en un corto periodo de tiempo se amortiza el equipo gracias a su bajo consumo. También está disponible la versión con doble excitador.
Especificación
RANGO DE FRECUENCIAS |
87.5 ~ 108 MHz |
PÉRDIDAS DE RETORNO EN ENTRADA |
-20dB |
POTENCIA DE ENTRADA |
100W |
POTENCIA DE SALIDA |
10KW nominal, regulable manual y automáticamente |
GANANCIA DE POTENCIA |
19.2dB mínimo |
EFICIENCIA TOTAL |
>73% típico |
EFICIENCIA RF |
76% típico |
REFRIGERACIÓN |
Aire forzado. Control de velocidad de ventiladores |
NIVEL DE ARMÓNICOS |
-80dBc |
IMPEDANCIA DE ENTRADA/SALIDA |
50Ω |
CONECTOR RF ENTRADA |
N(H) |
CONECTOR RF SALIDA |
EIA 1+5/8” |
CONECTOR RF DE MONITOR |
BNC(H) |
ALIMENTECIÓN |
230VAC +15% -> 195 265VAC, 50/60Hz; o trifásico 400VAC o 230VAC |
CONSUMO |
14.2kVA (para 10000W de salida) |
PROTECCIONES |
Potencia reflejada, directa, sobre excitación y sobre corriente en los módulos. Protección por temperatura “inteligente”. Protección ultra-rápida ante exceso de potencia reflejada y potencia de entrada. Registro en tiempo real de eventos. Inhibición del excitador |
TELEMETRÍA Y TELECONTROL |
Telemetría analógica (medida de potencia directa y reflejada). Telemetría y control remoto digital RS232. Control remoto por contactos abiertos/cerrados |
TEMPERATURA DE TRABAJO |
-5 a +40°C |
PESO |
165Kg aprox. (sin rack) |
DIMENSIONES |
Etapas amplificadoras: 15 unidades de rack de 19”, Unidad de control: 3 unidades de rack de 19”, Switch panel: 3 unidades de rack de 19” |

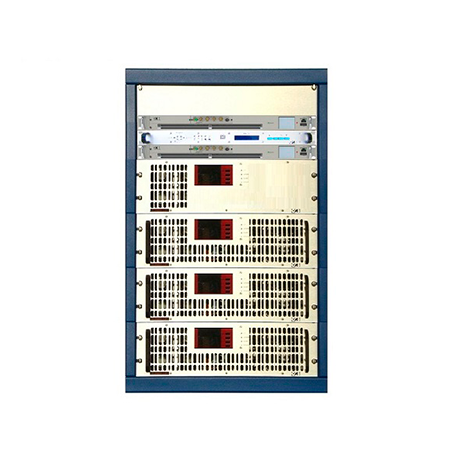

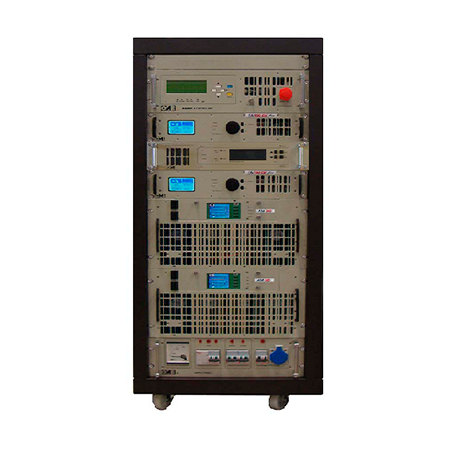

El transmisor de FM de 6KW EM 6000 HE DDS es el resultado del centro OMB de desarrollo para conseguir transmisores de alta eficiencia. Está compuesto por tres amplificadores intercambiables en caliente FMA 2000 HE con una eficiencia >73%, dos excitadores de 30W DDS (principal y reserva) y una unidad de cambio automático/manual.
Especificación
GENERACIÓN DE PORTADORA DE AUDIO |
Base de síntesis NCO |
CLASE DE EMISION |
Monofónica: 180KF8E Estereofónica: 256KF8E Con Subportadora: 302KF8E |
MODULACION DE FM |
Digital (DDS) |
MODOS DE MODULACION |
Mono, Estéreo, MPX, RDS, SCA |
CODIFICADOR ESTEREO |
Integrado y digital |
LIMITADOR DE ENTRADA DE AUDIO |
Integrado |
RESOLUCION PROCESADOR DIGITAL |
Procesado en tiempo real digital 32-bit |
GENERADOR RDS |
Integrado, dinámico |
MONITORIZACION DE SEÑALES DE SALIDA |
Completa y digital |
SECCION DE ENTRADAS |
|
ENTRADAS |
Mono, Estéreo, MPX, AES-EBU, SCA, RDS. |
ENTRADAS ANALOGICAS L/R |
0Hz-15KHz (codificador estéreo integrado) 0dBu (ajustable desde -12dBu a +12dBu) |
IMPEDANCIA |
600Ω/10KΩ balanceado/desbalanceado |
ENTRADA ANALOGICA MPX |
30Hz-100KHz 0dBu nominal |
IMPEDANCIA DE ENTRADA ANALÓGICA |
10KΩ desbalanceado |
ENTRADAS SCA1/SCA2 |
40kHz-100kHz, 2Vpp nominales para +-75.5Khz de desviación |
IMPEDANCIA DE ENTRADAS ANALÓGICAS SCA1/SCA2 |
10KΩ desbalanceado |
ENTRADA DE AUDIO DIGITAL |
AES/EBU (XLR(H), S/PDIF (BNC), Toslink (fibra óptica) |
IMPEDANCIA BALANCEADA EN ENTRADAS AES/EBU |
110Ω |
IMPEDANCIA DESBALANCEADA EN ENTRADAS AES/EBU |
75Ω |
IMPEDANCIA DE AUDIO ESTEREO |
2KΩ balanceada |
CONTROL DE ENTRADAS |
Conmutación entre entradas de audio en caso de “mute”. |
SECCIÓN DE SALIDAS |
|
FRECUENCIA DE SALIDA RF (BANDA FM) | 87.5-108MHz en pasos de 1Hz, ±1ppm estabilidad de frecuencia |
FRECUENCIA DE SALIDA RF (BANDA OIRT) |
65.8MHz-74MHz en pasos de 1Hz |
NIVEL DE SALIDA |
30W |
ANCHO DE BANDA |
200KHz sin limitador |
INTERFAZ DE SALIDA |
Conector N (30-300W), 50Ω |
FRECUENCIA DE PORTADORA PILOTO |
Modulación de 0-12% en pasos de 0.1% |
SALIDA DE PORTADORA PILOTO |
1Vpp sintetizado digitalmente |
SALIDA MPX ANÁLOGICA |
0dBu del codificador digital estéreo integrado |
SUPRESIÓN DE TONO EN 19KHz Y 38KHz |
<-63dB |
THD (30Hz-15KHz) + N |
<0.01% |
El transmisor de FM de 6KW EM 6000 HE DDS es el resultado del centro OMB de desarrollo para conseguir transmisores de alta eficiencia. Está compuesto por tres amplificadores intercambiables en caliente FMA 2000 HE con una eficiencia >73%, dos excitadores de 30W DDS (principal y reserva) y una unidad de cambio automático/manual.
Especificación
GENERACIÓN DE PORTADORA DE AUDIO |
Base de síntesis NCO |
CLASE DE EMISION |
Monofónica: 180KF8E Estereofónica: 256KF8E Con Subportadora: 302KF8E |
MODULACION DE FM |
Digital (DDS) |
MODOS DE MODULACION |
Mono, Estéreo, MPX, RDS, SCA |
CODIFICADOR ESTEREO |
Integrado y digital |
LIMITADOR DE ENTRADA DE AUDIO |
Integrado |
RESOLUCION PROCESADOR DIGITAL |
Procesado en tiempo real digital 32-bit |
GENERADOR RDS |
Integrado, dinámico |
MONITORIZACION DE SEÑALES DE SALIDA |
Completa y digital |
SECCION DE ENTRADAS |
|
ENTRADAS |
Mono, Estéreo, MPX, AES-EBU, SCA, RDS. |
ENTRADAS ANALOGICAS L/R |
0Hz-15KHz (codificador estéreo integrado) 0dBu (ajustable desde -12dBu a +12dBu) |
IMPEDANCIA |
600Ω/10KΩ balanceado/desbalanceado |
ENTRADA ANALOGICA MPX |
30Hz-100KHz 0dBu nominal |
IMPEDANCIA DE ENTRADA ANALÓGICA |
10KΩ desbalanceado |
ENTRADAS SCA1/SCA2 |
40kHz-100kHz, 2Vpp nominales para +-75.5Khz de desviación |
IMPEDANCIA DE ENTRADAS ANALÓGICAS SCA1/SCA2 |
10KΩ desbalanceado |
ENTRADA DE AUDIO DIGITAL |
AES/EBU (XLR(H), S/PDIF (BNC), Toslink (fibra óptica) |
IMPEDANCIA BALANCEADA EN ENTRADAS AES/EBU |
110Ω |
IMPEDANCIA DESBALANCEADA EN ENTRADAS AES/EBU |
75Ω |
IMPEDANCIA DE AUDIO ESTEREO |
2KΩ balanceada |
CONTROL DE ENTRADAS |
Conmutación entre entradas de audio en caso de “mute”. |
SECCIÓN DE SALIDAS |
|
FRECUENCIA DE SALIDA RF (BANDA FM) | 87.5-108MHz en pasos de 1Hz, ±1ppm estabilidad de frecuencia |
FRECUENCIA DE SALIDA RF (BANDA OIRT) |
65.8MHz-74MHz en pasos de 1Hz |
NIVEL DE SALIDA |
30W |
ANCHO DE BANDA |
200KHz sin limitador |
INTERFAZ DE SALIDA |
Conector N (30-300W), 50Ω |
FRECUENCIA DE PORTADORA PILOTO |
Modulación de 0-12% en pasos de 0.1% |
SALIDA DE PORTADORA PILOTO |
1Vpp sintetizado digitalmente |
SALIDA MPX ANÁLOGICA |
0dBu del codificador digital estéreo integrado |
SUPRESIÓN DE TONO EN 19KHz Y 38KHz |
<-63dB |
THD (30Hz-15KHz) + N |
<0.01% |
El transmisor de FM de 6KW EM 6000 HE DDS es el resultado del centro OMB de desarrollo para conseguir transmisores de alta eficiencia. Está compuesto por tres amplificadores intercambiables en caliente FMA 2000 HE con una eficiencia >73%, dos excitadores de 30W DDS (principal y reserva) y una unidad de cambio automático/manual.
Especificación
GENERACIÓN DE PORTADORA DE AUDIO |
Base de síntesis NCO |
CLASE DE EMISION |
Monofónica: 180KF8E Estereofónica: 256KF8E Con Subportadora: 302KF8E |
MODULACION DE FM |
Digital (DDS) |
MODOS DE MODULACION |
Mono, Estéreo, MPX, RDS, SCA |
CODIFICADOR ESTEREO |
Integrado y digital |
LIMITADOR DE ENTRADA DE AUDIO |
Integrado |
RESOLUCION PROCESADOR DIGITAL |
Procesado en tiempo real digital 32-bit |
GENERADOR RDS |
Integrado, dinámico |
MONITORIZACION DE SEÑALES DE SALIDA |
Completa y digital |
SECCION DE ENTRADAS |
|
ENTRADAS |
Mono, Estéreo, MPX, AES-EBU, SCA, RDS. |
ENTRADAS ANALOGICAS L/R |
0Hz-15KHz (codificador estéreo integrado) 0dBu (ajustable desde -12dBu a +12dBu) |
IMPEDANCIA |
600Ω/10KΩ balanceado/desbalanceado |
ENTRADA ANALOGICA MPX |
30Hz-100KHz 0dBu nominal |
IMPEDANCIA DE ENTRADA ANALÓGICA |
10KΩ desbalanceado |
ENTRADAS SCA1/SCA2 |
40kHz-100kHz, 2Vpp nominales para +-75.5Khz de desviación |
IMPEDANCIA DE ENTRADAS ANALÓGICAS SCA1/SCA2 |
10KΩ desbalanceado |
ENTRADA DE AUDIO DIGITAL |
AES/EBU (XLR(H), S/PDIF (BNC), Toslink (fibra óptica) |
IMPEDANCIA BALANCEADA EN ENTRADAS AES/EBU |
110Ω |
IMPEDANCIA DESBALANCEADA EN ENTRADAS AES/EBU |
75Ω |
IMPEDANCIA DE AUDIO ESTEREO |
2KΩ balanceada |
CONTROL DE ENTRADAS |
Conmutación entre entradas de audio en caso de “mute”. |
SECCIÓN DE SALIDAS |
|
FRECUENCIA DE SALIDA RF (BANDA FM) | 87.5-108MHz en pasos de 1Hz, ±1ppm estabilidad de frecuencia |
FRECUENCIA DE SALIDA RF (BANDA OIRT) |
65.8MHz-74MHz en pasos de 1Hz |
NIVEL DE SALIDA |
30W |
ANCHO DE BANDA |
200KHz sin limitador |
INTERFAZ DE SALIDA |
Conector N (30-300W), 50Ω |
FRECUENCIA DE PORTADORA PILOTO |
Modulación de 0-12% en pasos de 0.1% |
SALIDA DE PORTADORA PILOTO |
1Vpp sintetizado digitalmente |
SALIDA MPX ANÁLOGICA |
0dBu del codificador digital estéreo integrado |
SUPRESIÓN DE TONO EN 19KHz Y 38KHz |
<-63dB |
THD (30Hz-15KHz) + N |
<0.01% |
