mt mr platinum

Descripción

  • El Repetidor para Unidad Móvil es el conjunto formado por el receptor MR Platinum más el transmisor MT Platinum. Este equipo permite ampliar la cobertura de una unidad móvil ya que, al instalarlo encima de una montaña o edificio elevado, permite hacer enlaces que en muchos casos pueden llegar a los 100kms o 60 millas.

Especificación

RANGO DE FRECUENCIAS DE TRABAJO:

200 a 960MHz, en sub-bandas de 20MHz.

MODULACIÓN:

FM, desviación de pico 75kHz. 180k F3E mono 256k F3E estéreo

PASO DE SINTESIS

10kHz

RESPUESTA DE SALIDA MPX COMPUESTA

15kHz ~ 67kHz +0.1/-0.5dB < -6dB @100kHz < -20dB @125kHz

RESPUESTA BANDA ANCHA DE SALIDA MONITOR

15kHz ~ 100kHz +0.1/-1.5dB -3dB tipico @125kHz -6dB tipico @160kHz

RESPUESTA DECODIFICADA MONO/ESTEREO

30Hz ~ 15kHz ±0.2dB

RELACIÓN DE SEÑAL / RUIDO (30-2000HZ rms)

> 70dB, tipico 76 ( mono)

> 66dB, tipico 72 (estéreo)

DISTORSION DE MODULACIÓN (desviac. 100%) @ 1kHz

 ≤ 0.1%, tipico 0.03% (mono)

≤ 0.3%, tipico 0.2% (1 canal estéreo)

DISTORSION DE MODULACIÓN (desviac. 100%) @ 30~7500Hz

≤ 0.25%, tipico 0.12% (mono)

≤ 0.3%, tipico 0.2% (1 canal estéreo)

DIAFONIA ESTÉREO (tipica)

> 50dB (400 ~ 10000Hz)

> 40dB (100 ~ 15000Hz)

SEÑALES ENTRADA/SALIDA

 Alarma, Deshabilitación RF/LF, Indicación de Campo RF bajo, On the Air, RS232 para monitoreo y control.

ALIMENTACIÓN

 100 ~ 240Vac, 47~63Hz

RANGO DE TEMPERATURA DE FUNCIONAMIENTO

 0 ~ 35ºC recomendada

-10 ~ 45ºC máxima

descripcionDescripción
especificacionesEspecificaciones
descargasDescargas
mr platinum

Descripción



  • El receptor de maleta MR PLATINUM es un receptor de doble conversión apto para funcionar como receptor de la maleta MRI 20 TH, sintetizada externamente. Mediante su display de cristal líquido podemos visualizar los siguientes parámetros: Frecuencia (6 dígitos), nivel de RF y nivel de sub-portadora. Dispone de salidas mono/estéreo (MPX) y 3 SCA, además de control de monitorización mediante altavoz interno.

Especificación

RANGOS DE FRECUENCIAS DE TRABAJO

200 a 960MHz, en sub-bandas de 20 MHz.

MODULACIÓN

FM, desviación de pico 75kHz. 180k F3E mono 256k F3E estéreo

FIGURA DE RUIDO

≤ 10dB

RECHAZO DE FRECUENCIA IMAGEN

±≥50dB, tipico 60dB

SELECTIVIDAD DINÁMICA

>+10dB @f=300kHz > +35dB @f=500kHz

SUPRESION AM

> 45dB

NIVEL DE ENTRADA UTIL

-90 ~ -10dBm (7V ~ 70mV))

SENSIBILIDAD TIPICA ENTRADA (SEÑAL/RUIDO=60dB)

-90dBm (7V) MONO -70dBm (70V) ESTEREO

SALIDA MONITOR DE F

 10.7MHz / 0dBm

RESPUESTA DE SALIDA DEMODULADA BANDA ANCHA

15Hz ~ 120kHz +0.1/-3dB

NIVEL SALIDA DEMODULADA BANDA ANCHA

+6dBm

NIVEL DE SALIDA MPX

-1.5 ~ +12dBm, 0.5dB/paso

RESPUESTA DE SALIDA MPX

 15Hz ~ 67kHz +0.1/-0.5dB

RESPUESTA DECODIFICADA MONO O ESTEREO

30Hz ~ 15KHz ±0.1dB

RESPUESTA AUDIO MONO O ESTEREO FUERA DE BANDA (F≥19kHz)

 > 50dB

CONSTANTE DE TIEMPO DE DE-ENFASIS

 0/50/75s ± 2%

DISTORSION DE MODULACION @1kHz (DESVIAC. 100%)

 ≤ 0.1%, tipico 0.03% (mono) ≤ 0.3%, tipico 0.2% (1 canal estéreo)

DIAFONIA ESTÉREO

 >50dB (100 ~ 5000Hz) >45dB (50 ~ 15000Hz)

ALIMENTACIÓN

 Display LCD

SELECCIÓN DE FRECUENCIA

 100 ~ 240Vac, 47~63Hz

DIMENSIONES

 2U rack están

RANGO DE TEMPERATURAS DE TRABAJO

 0 a +45° C

HUMEDAD MÁXIMA

 90 %

TESIÓN DE ALIMENTACIÓN

 100-220V 47-63 Hz

TESIÓN DE ALIMENTACIÓN EXTERNA

 12~15 V NEGATIVO A TIERRA

TESIÓN DE ALIMENTACIÓN INTERNA

 Batería 12V 6A

AUTONOMÍA

 Sobre 1,5 horas a potencia de salida marcada

DIMENSIONES

 360 mm. X 230 mm. X 230 mm.
descripcionDescripción
especificacionesEspecificaciones
descargasDescargas
mri20

Descripción

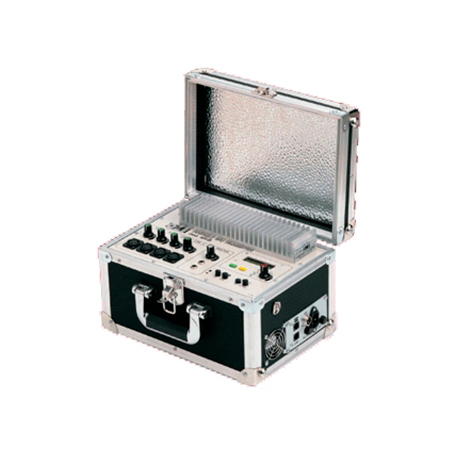

  • El transmisor de FM portátil MRI 20 DIG está compuesto por un mezclador de 4 canales de audio y un transmisor de FM externamente sintetizado de RF de 20W (175-500MHz) o de 10W (510-980MHz). También dispone de un híbrido telefónico para transmitir fuera del área de cobertura de RF. El MR PLATINUM es el equipo receptor de esta maleta transmisora.

    • El cambio de frecuencia digital en su panel frontal (transmisor y receptor) permite modificar la frecuencia en caso de que sea interferida por otra en su entorno.

    • Medición mediante display de cristal líquido de potencia directa/reflejada y el nivel de modulación para la banda de FM en pasos de 25KHz y sub-bandas de 20MHz.

    • Puede ser alimentado con batería interna de 12VDC, con batería externa de 12VDC o a través de la red eléctrica 90-220VAC.

    • Gran nivel de calidad y versatilidad.

Especificación

RANGO DE FRECUENCIA DE OPERACIÓN

200-220MHz, 220-240MHz, 300-330MHz, 430-450MHz, 450-470MHz y 940-960MHz (otras frecuencias bajo petición)

TIPO DE MODULACIÓN

FM clase F3

AJUSTE VCO

25MHz máx.

ESTABILIDAD DE FRECUENCIA

±2.5 ppm TCXO

PASO DEL OSCILADOR LOCAL

25KHz

EMISIONES ESPÚREAS

<-80dBc

EMISIONES ARMÓNICAS

<-65dBc

DISTORSIÓN

<0.5%/1KHz no limitado

BANDA BASE

 30Hz a 15KHz dentro de 0.5dB

RELACIÓN SEÑAL A RUIDO NO PONDERADA

>65dB ref. 100% AM/400Hz

RELACIÓN SEÑAL A RUIDO ASÍNCRONA EN AM

>60dB rms con 50μs

PRE-ÉNFASIS

 50 ó 75μs

CONECTORES RF

 N(H), 50Ω

IMPEDANCIA DE ENTRADA DE LÍNEA

5KΩ

IMPEDANCIA DE ENTRADA DE MICRO

 600Ω

VISUALIZACIÓN DE MEDICIONES

 Display LCD

SELECCIÓN DE FRECUENCIA

 Teclado con contraseña de seguridad

VENTILACIÓN

 Convección

RANGO DE TEMPERATURAS DE OPERACIÓN

 0 a +45°C

HUMEDAD RELATIVA MÁXIMA

 90% máx. no condensada

TENSIÓN DE ALIMENTACIÓN

 90-260VCA. 50/60Hz

TENSIÓN DE ALIMENTACIÓN EXTERNA

 12~15V negativo a tierra

TENSIÓN DE ALIMENTACIÓN INTERNA

 Batería 12V 6A

AUTONOMÍA

 Según potencia de transmisión

DIMENSIONES

 340x230x230mm

PESO

 6.5kg

*OMB dispone de un repetidor para unidad móvil de la misma banda totalmente sintetizado, para ser instalado en vehículos o puntos de gran altura. Permite aumentar notablemente su cobertura radioeléctrica para grandes distancias.

descripcionDescripción
especificacionesEspecificaciones
descargasDescargas
mri20

Descripción

  • El MRI 20 DIG + TH  es en la actualidad el transmisor portátil con calidad Broadcasting más versátil y económico del mercado. Está compuesto por un mezclador de 4 canales y un transmisor externamente sintetizado de 20W de salida de RF (175-500MHz) o de 10W (510-980MHz). Dispone de batería interna de 12VDC que permite una gran autonomía, así mismo puede ser alimentado con una batería externa o a la red eléctrica (90-220VAC). Su display de cristal líquido permite visualizar la potencia directa, la potencia reflejada y el nivel de modulación para la banda de 175 a 980MHz en pasos de 25KHz y sub-bandas de 20MHz. El cambio de frecuencia digital en su panel frontal (transmisor y receptor) le permitirá modificar la frecuencia si es interferido por alguien de su entorno. Su pequeña consola  de mezclas le dará opción a realizar ediciones sin usar otras consolas adicionales y por si esto fuese poco, esta unidad móvil dispone de un híbrido telefónico para cuando necesitemos transmitir fuera del área de cobertura de RF. Indudablemente este equipo no puede faltar en su estación para sus transmisiones en vivo. El receptor de esta maleta transmisora es el modelo MR PLATINUM de OMB.

Especificación

RANGOS DE FRECUENCIAS

200~220 MHz 220~240 MHz 300~330 MHz 430~450 MHz 450~470 MHz 940 - 960 MHz (otras frecuencias bajo pedido)

MODULACIÓN

FM clase F3

AJUSTE VCO

25MHz máx.

ESTABILIDAD DE FRECUENCIA

±2.5 ppm TCXO

PASO DEL OSCILADOR LOCAL

25KHz

POTENCIA DE SALIDA NOMINAL

20 W

EMISION DE ESPUREAS

< - 80 dB

EMISION DE ARMONICOS

< - 65 dB

DISTORSION

 < 0.5 % / 1KHz no limitando

BANDA BASE

30Hz 15KHz dentro de 0.5 dB

RELACION S/R NO PONDERADA

> 60 dB rms con 50 μs

RELACION S/R AM ASINCRONA

> 65 dB Ref. 100% AM 400Hz

RELACION S/R AM SINCRONA

 > 60 dB con FM / 75KHz /400Hz

PRE-ENFASIS

50 / 75 μS

CONECTORES RF

 N Hembra. 50 Ω

IMPEDANCIA DE ENTRADA DE LINEA

 5 K Ω

IMPEDANCIA DE ENTRADA DE MICRO

 600 Ω

MEDICIONES

 En Display LCD

SELECCION DE FRECUENCIA

 Teclado con contraseña

VENTILACION

 Ventilación por convección

RANGO DE TEMPERATURAS DE TRABAJO

 0 ~ +45 °C

HUMEDAD MAXIMA

 90 %

ALIMENTACIÓN DE RED

 90 - 260VAC 50/60 Hz

ALIMENTACIÓN CON BATERÍA INTERNA

 12V 6A

ALIMENTACIÓN CON BATERIA EXTERNA

 12 - 15VDC NEGATIVO A TIERRA

AUTONOMIA

 Según potencia de transmisión

DIMENSIONES

 Ancho: 34 cm. Alto: 23 cm. Fondo 23 cm.

PESO

 6.5 Kg.

*OMB dispone de un repetidor para unidad móvil de la misma banda totalmente sintetizado, para ser instalado en vehículos o puntos de gran altura. Permite aumentar notablemente su cobertura radioeléctrica para grandes distancias.
